一、 概述。

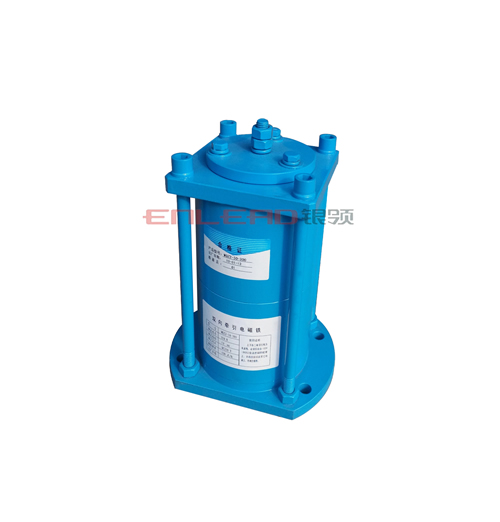

MQZ2双向牵引电磁铁，又称双位电磁驱动器、双向电磁缸、双向电磁执行器等。是一种将电磁能转换为机械能的装置。
传统双向牵引电磁铁，通过向两个线圈分别通电并长期保持来完成衔铁两个方向的运动。存在通电时间长，线圈发热量大，产品寿命短的问题。
我公司生产的MQZ2双向牵引电磁铁，通过在磁路中嵌入永磁铁，电磁和永磁的综合作用完成衔铁的运动和保持。衔铁动作时电磁和永磁相互叠加，使磁场得以加强，吸力更大；运动结束后由永磁铁提供足够的维持吸力，不需要电磁铁继续介入。与传统双向电磁比较具备以下特点：
1. 节能环保，因为该电磁铁只在动作过程中通电，所以发热低，可长期工作。
2. 在保持过程中线圈不用通电，电源参数的波动对电磁铁不产生影响。
3. 较传统电磁铁，温升低，寿命明显加长。
MQZ2双向牵引电磁铁目前专业应用于各种工业设备、机床及自动化机械系统中。
二、型号含义
三、主要技术参数
1. 额定电压：DC 220V（交流220V经整流后）
2. 额定行程：50 mm
3. 额定吸力：300 N
4. 最高动作频率：400 次/小时。
5. 工作电流：6 A
四、外形及安装尺寸
五、正常工作条件和安装条件
1、周围空气温度
a)周围空气温度上限不超过+40℃；
b)周围空气温度24h内平均值不超过+35℃；
c)周围空气温度下限不低于-15℃。
2、安装地点的海拔不超过3000m。
3、大气相对湿度在周围空气温度为+40℃时不超过50%。
4、安装条件
a) 本产品原则上可任意方向安装，并且须保证反作用的方向与衔铁轴线重合，其偏差不得大于±15°
b) 垂直方向安装是电磁铁时使用寿命最长，（当衔铁向上运动时，电磁铁的吸力应包括衔铁重量）。
c)安装在无剧烈摇动和冲击的地方；
d)安装在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃（包括导电尘埃）；
e)安装在没有雨雪侵袭的地方。
六、使用注意事项
1、使用中要注意各种参数应保持在在额定范围之内。
2、采用交流220V整流电源时，整流桥的容量要大于20A。
3、本产品在使用时要严格控制通电时间，衔铁动作到位后，要立即断电。
4、本产品不能直接接在220V交流电源上工作。 |
