MQS4系列节能高效牵引电磁铁是一种自动化执行元件，适用于各种工业设备、机床及自动化机械系统中，用来远距离操作牵引控制装置。

本产品采用全新设计，以传统电磁铁理论和现代电子技术相结合，基于斩波恒流技术，双线圈控制技术及IGBT管的电路设计。采用此项技术后，使本产品具有了直流电磁铁运行稳定，无躁声，过载性能好的优点，又有交流电磁铁牵引力大，控制简单，行程长的好处。使用过程中，如因各种原因机械衔铁被卡住，在控制电路的作用下，电磁铁自动转换工作状态，保证其长期可靠运行。真正克服了传统电磁铁在衔铁机械嵌卡、超载或低电压带载困难时，导致的线圈发热、烧毁等一系列缺陷。 本产品智能化电路设计的另一特殊功能是根据电磁铁运行过程中负载的轻重，自动调整输入电能的大小，当衔铁吸合到位后，采用小电流直流供电以维持足够的吸持力，从而使电磁铁始终工作在最佳工作状态。

MQS4系列节能高效牵引电磁铁以其自身工作的可靠性、高效率及超宽的电源适应能力、更长的寿命、突出的节能节材效果、较小的形态体积与同类新型电磁铁相比，更具有广泛应用于各种工业设备、机床及自动化机械系统中的优越性。

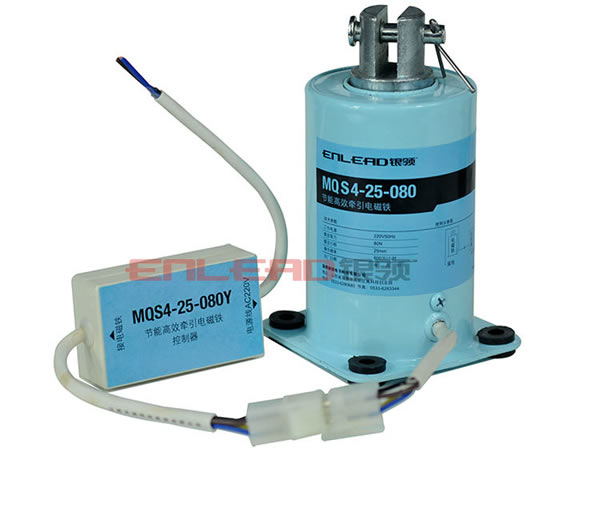

电磁铁控制器装在电磁铁外部，电磁铁的工作过程全部通过控制器来实现。控制器的输入线与用户控制设备相连，输出线通过四芯专用插头与电磁铁相连。用户安装时可将控制器固定在专用支架上或将其放在电气箱内。当控制器发生故障时可将其拆下，换上新的控制器后电磁铁可继续使用。采用这一方式后可使用户的维修费用大幅度下降。 本产品为快速复位工作方式（无保持功能），特别是用于各种直行程点动操作的自动化机械中，它的工作过程是：电磁铁接通电源后，衔铁拉动负荷作直线运动。控制器的检测电路将衔铁的位移量转换为电信号，通过控制电路控制电磁铁主绕组电流的通断，当衔铁运动到位后，控制电路切断电磁铁组绕组电源，衔铁在负荷的反作用力控制下快速复位，完成一次动作过程。电磁铁断电后再次通电，将重复一次上述过程。所以说本产品具有自动完成快速点动操作的功能，这是其它产品所不具备的，如果使用传统的老式电磁铁实现上述功能，需要用户自动配置一套比较复杂的控制电路，这无疑将增加系统的成本和体积。

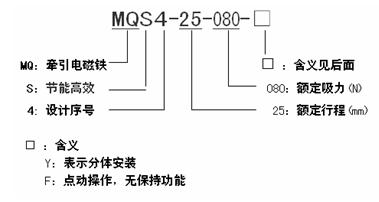

二、 主要技术指标

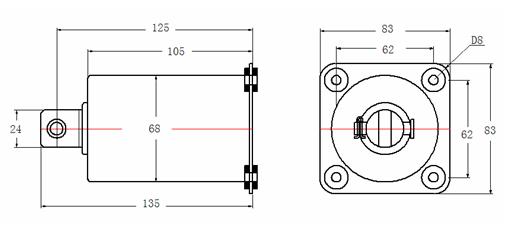

三、外形及安装尺寸

四、正常工作条件和安装条件
1、周围空气温度
a)周围空气温度上限不超过+40℃；
b)周围空气温度24h内平均值不超过+35℃；
c)周围空气温度下限不低于-15℃。
2、安装地点的海拔不超过3000m。
3、大气相对湿度在周围空气温度为+40℃时不超过50%。
4、安装条件
a) 本产品原则上可任意方向安装，并且须保证反作用的方向与衔铁轴线重合，其偏差不得大于±15°
b) 垂直方向安装是电磁铁时使用寿命最长，（当衔铁向上运动时，电磁铁的吸力应包括衔铁重量）。
c)安装在无剧烈摇动和冲击的地方；
d)安装在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃（包括导电尘埃）；
e)安装在没有雨雪侵袭的地方。

五、使用注意事项：
1、使用中要注意各种参数应保持在在额定范围之内。
2、产品使用时采用接插件连接，并保证插头连接良好，尽量不要私自接线。
3、用户在使用过程中因故障需要更换时，要电磁铁和控制器进行检测，分清是电磁铁线圈还是控制器的问题，然后更换损坏部分。
4、不具备测试条件的，建议用户整套（电磁铁和控制器一起）更换，以免造成不必要的损失。
5、电磁铁使用时竖直安装为佳，其他方向安装会加大骨架磨损，缩短寿命。
6、电磁安装时要牢固，螺丝要拧紧。
7、电磁铁使用中要可靠接地，确保安全。

 附：MQS4-25-080系列电磁铁测试说明

一、用数字万用表初步测试电磁铁线圈及控制器

1、测试电磁铁：黄、蓝之间22欧左右（25℃）；棕、黑之间5欧左右（25℃）；其他线间均不通。
2、测试控制器：黄、蓝之间呈现二极管特性，黄线接正极时导通，否则不通；棕、黑之间为100欧左右（25℃）；其他线间均不通。

二、通电测试（应确保在万用表初步测试正常情况下进行）

如图接线，在交流输入端串入5A交流电流表
