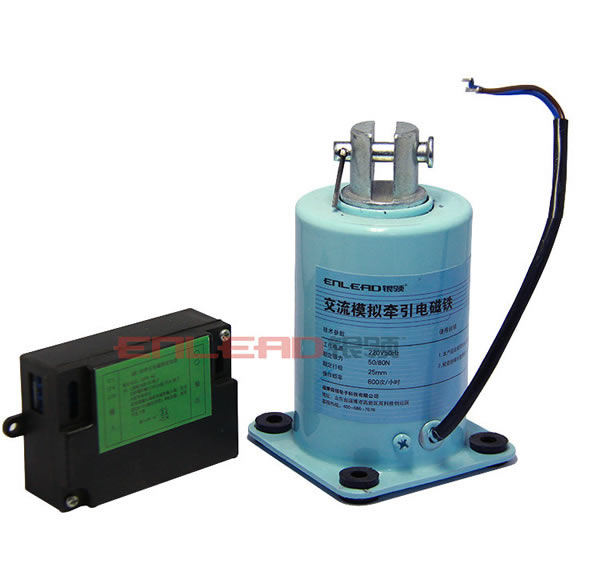

MQM4-ZK-50 交流模拟牵引电磁铁 MQM4-ZK-50交流模拟牵引电磁铁是我公司自主研制、开发的机电一体化产品。采用全新的设计思想，实现了机电一体化控制。它克服了传统电磁铁操作频率低，使用寿命短，线圈容易损坏、吸合过程撞击严重、动作噪声大、耗电大的弊端。采用了特殊专用磁性材料替代了硅钢片，吸力大，剩磁小；利用电子技术对工作电流进行有效控制，大电流启动，微电流保持，过程自动切换，节能环保，不烧线圈，并且在操作频率上大为提高，通常可达老式电磁铁的2倍以上，适合高强度工作环境中选用；在衔铁吸合撞击处设计了缓冲装置，减少了噪音，提高了衔铁的使用寿命。

MQM4-ZK-50交流模拟牵引电磁铁专业应用于各种工业设备、机床及自动化机械系统中。
一、 MQM4-ZK-50的组成

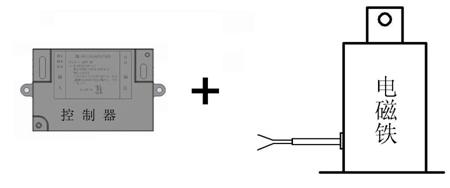

MQM4-ZK-50交流模拟牵引电磁铁由两部分组成，即电磁铁和控制器。 应用时两者必须配套使用。

二、 主要电气参数

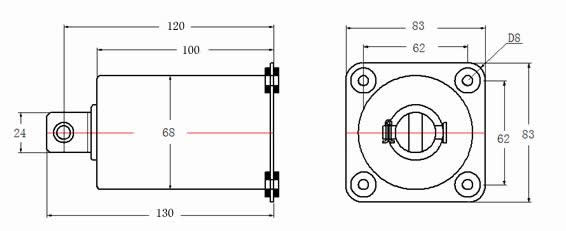

三、外形及安装尺寸

四、接线说明：

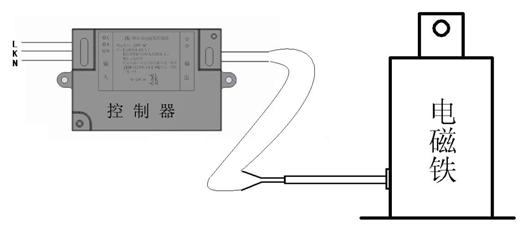

MQM4-ZK-50电磁铁控制器分电源输入端和输出端两组引线。

1、电源输入端为三条引线，颜色分别为棕、蓝和黄绿。接线时：
　　棕(L)：接火线，即配电柜101端子。
　　蓝(K)：接控制线，即微机输出的103或105端子。
　　黄绿(N)：接零线即可。

　　 2、输出线为两条引线，直接接电磁铁两条线即可，没有极性。

若使用老式EDI-312微机，其控制器输入为两条引线，此时可将L、K短接作为一条线使用即可。

五、电磁铁及控制器的检测
1、电磁铁的好坏可以通过检测线圈的电阻来确定。
正常产品电阻22欧左右(25℃时)。
2、控制器的好坏可通过实际工作电流大小来确定。

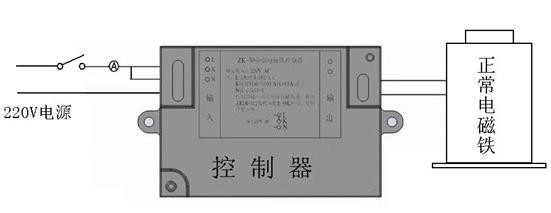

如下图所示工作电路中，在L线上串5A电流表，控制器后面接一个阻值正常的电磁铁，当电磁铁动作时电流3±0.5A表示控制器正常。
