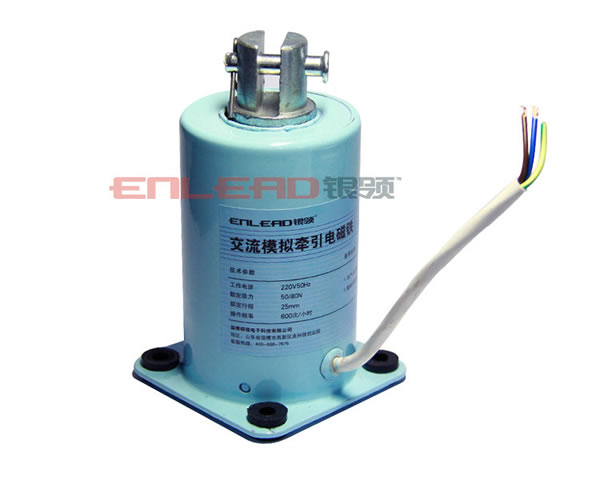

MQM4-25-080-FW交流模拟牵引电磁铁

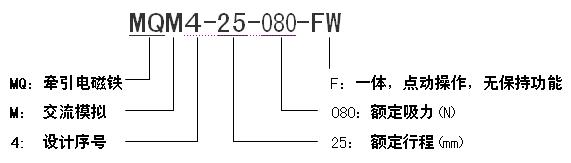

一、型号含义

电磁铁控制器装在电磁铁内部(称为电磁铁与控制器一体连接),电磁铁的工作过程全部通过内部控制器来实现。电磁铁的输入线直接与用户控制设备相连,具有接线简单的特点,损坏后只能整体更换。

本产品为快速复位工作方式(无保持功能),特别是用于各种直行程点动操作的自动化机械中,它的工作过程是:电磁铁接通电源后,衔铁拉动负荷作直线运动。控制器的检测电路将衔铁的位移量转换为电信号,通过控制电路控制电磁铁主绕组电流的通断,当衔铁运动到位后,控制电路切断电磁铁组绕组电源,衔铁在负荷的反作用力控制下快速复位,完成一次动作过程。电磁铁断电后再次通电,将重复一次上述过程。所以说本产品具有自动完成快速点动操作的功能,这是其它产品所不具备的,如果使用传统的老式电磁铁实现上述功能,需要用户自动配置一套比较复杂的控制电路,这无疑将增加系统的成本和体积。

当控制器或电磁铁发生故障时,可单独更换使用(更换前要做相应检测,见“MQM4-25-080电磁铁测试说明”)。采用这一方式后可降低用户的使用费用。
二、 主要技术指标

产品型号

额定电压
V

额定行程
mm

额定吸力N

操作频率
/小时

启动电流
A

MQM4-25-080-FW

220

25

80

600

5

MQM4-25-080-FW

380

25

80

600

3

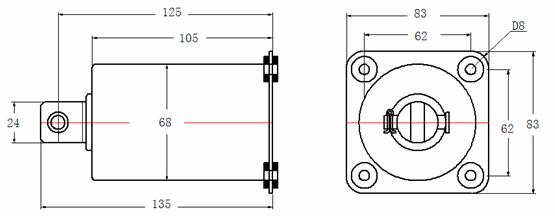

三、外形及安装尺寸
