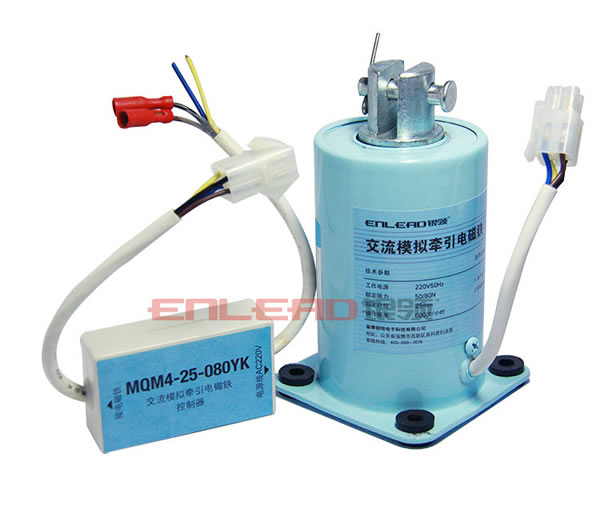

MQM4-25-080-YK交流模拟牵引电磁铁

一、型号含义

电磁铁控制器装在电磁铁外部,电磁铁的工作过程全部通过控制器来实现。控制器的输入线与用户控制设备相连,输出线通过四芯专用插头与电磁铁相连。

本类产品具备计算接口,可通过计算机I/O口输出的+5-10V电压直接控制电磁铁的吸合、释放。本类产品适用于各种工业设备、机床和自动化机械中,用来远距离控制和操作各种机构。它的工作过程是:电磁铁接通电源后,在控制器的控制线加5~10V电压(通过计算机I/O口或其他设备)。电磁铁启动,衔铁拉动负荷作直线运动,控制器中的检测电路将线铁的位移量转化为电信号,通过控制电路的控制电磁铁主绕组电流的通断,当衔铁运动到位后,控制电路将电磁铁主绕组工作电压切换至保持状态,衔铁在主绕组保持电压作用下保持在闭合位置,完成一次动作过程,控制线上的电压转换为OV时(通过计算机I/O口或其他设备),控制器内部复位。电磁铁主绕组失电,衔铁释放。当这一电压重新转换至5~10V时,将重复一次上述过程。

当控制器或电磁铁发生故障时,可单独更换使用(更换前要做相应检测,见“MQM4-25-080电磁铁测试说明” )采用这一方式后可降低用户的使用费用。
二、 主要技术指标

产品型号

额定电压
V

额定行程
mm

额定吸力N

操作频率
/小时

启动电流
A

MQM4-25-080-YK

220

25

80

600

5

MQM4-25-080-YK

380

25

80

600

3

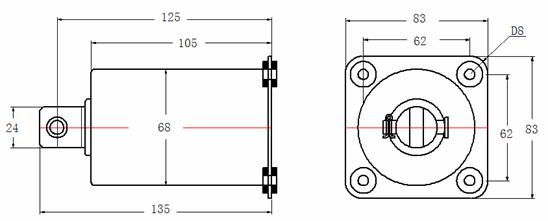

三、外形及安装尺寸
